Obliczenia dla siłowników hydraulicznych można przeprowadzać według poniższych zależności lub skorzystać z naszego kalkulatora siłowników hydraulicznych.
Formularz kontaktowy

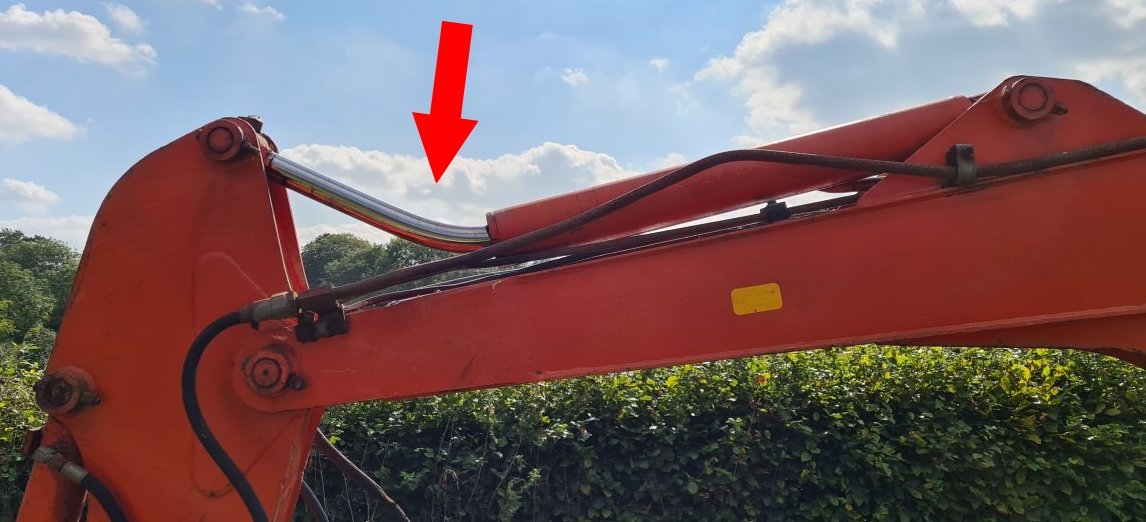

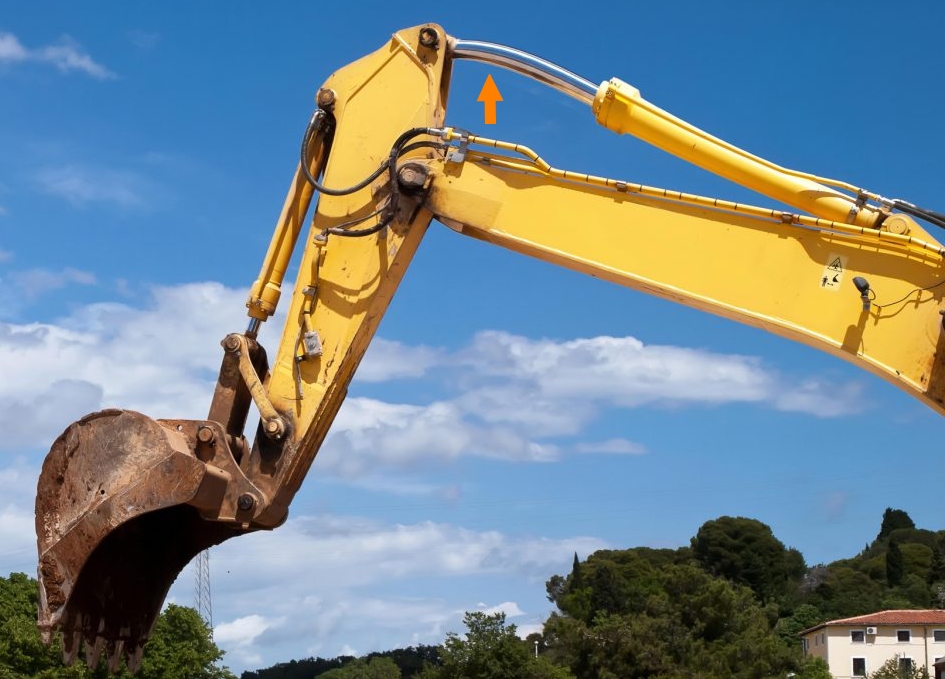

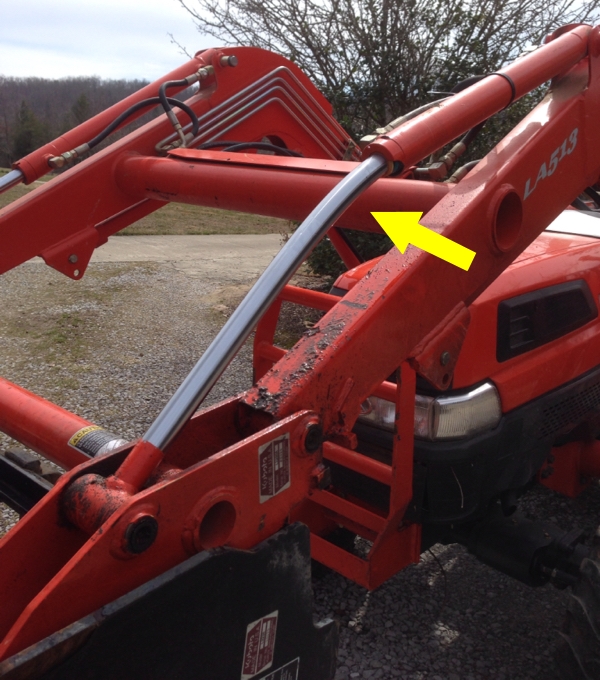

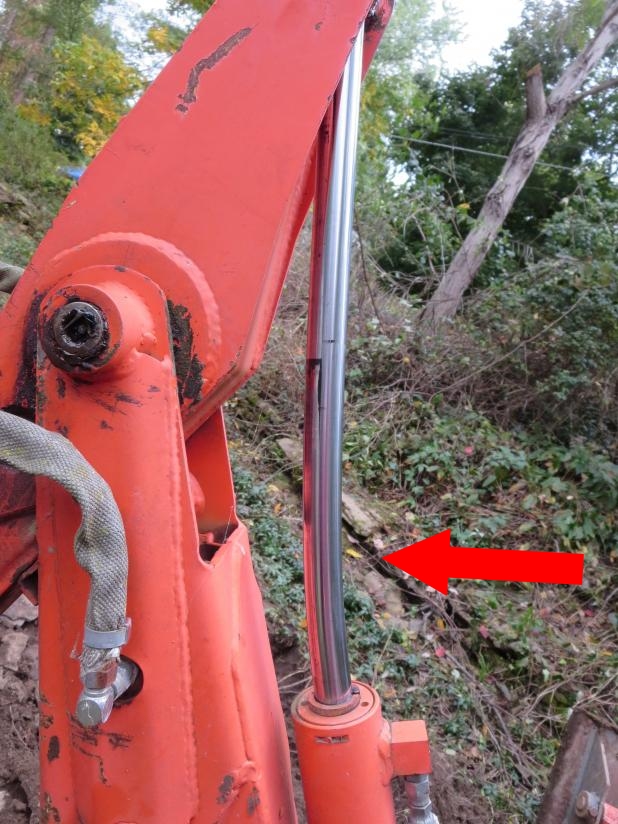

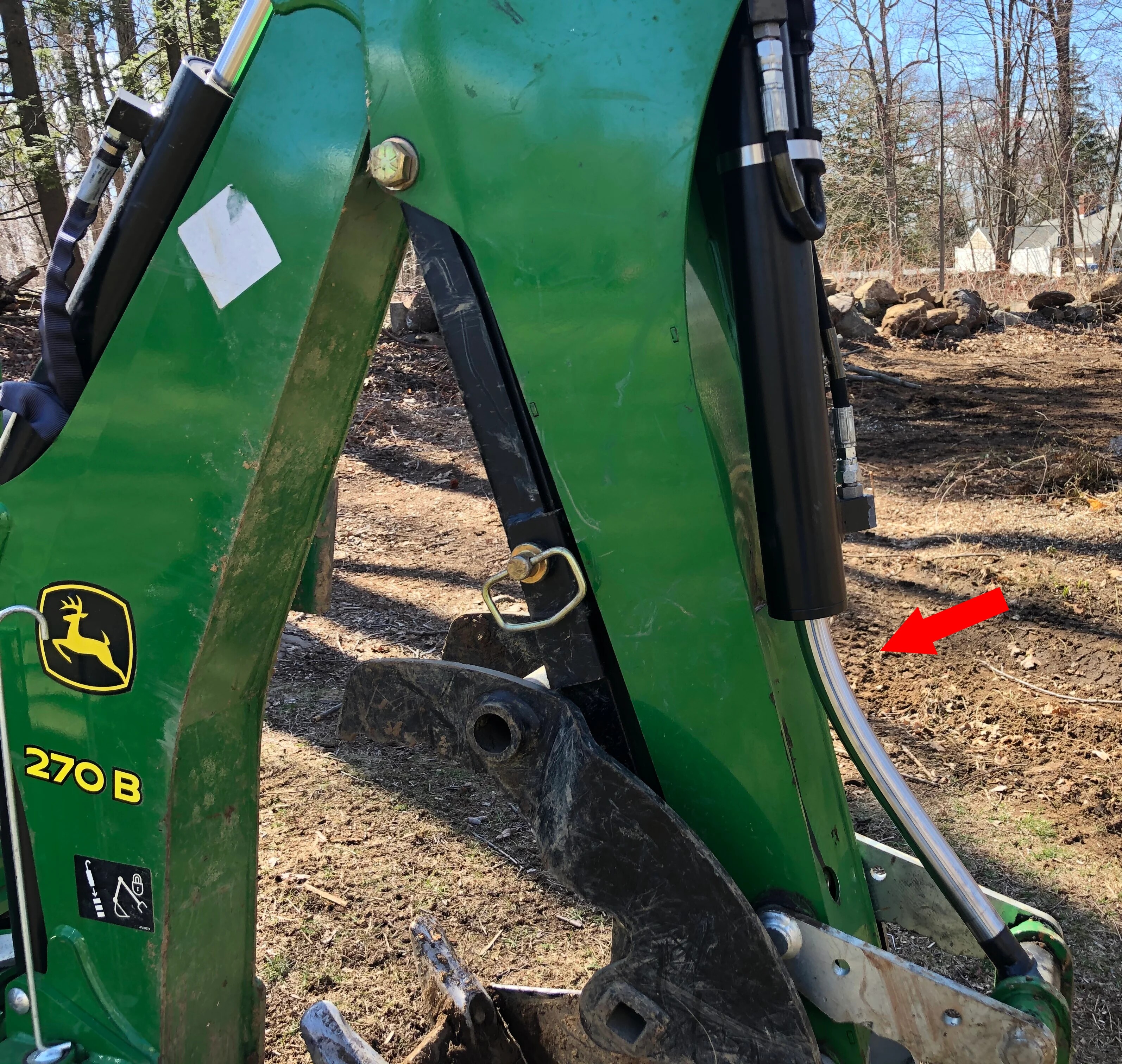

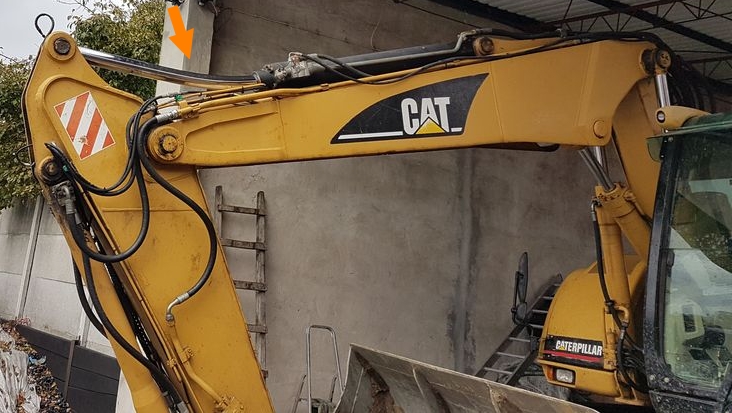

W przypadku niebezpieczeństwa wyboczenia się siłownika należy ograniczyć ciśnienie w jego komorze roboczej lub zmniejszyć stosunek skoku do średnicy tłoczyska. Istotny jest również sposób podparcia siłownika oraz jego pozycja pracy.
Dla ułatwienia doboru lub sprawdzenia siłownika, dla naszych klientów przygotowaliśmy kalkulator nośności siłowników. Narzędzie to zostało opracowane w oparciu o ogólnie znany wzór Eulera na siłę krytyczną prętów ściskanych osiowo w zakresie odkształceń sprężystych. Obliczenia mają charakter poglądowy i nie zwalniają użytkownika z odpowiedzialności za właściwe zastosowanie siłownika. Przy obliczeniach zastosowano współczynnik bezpieczeństwa 2.5.
Kontakt
+48 780 11 54 54
biuro@madecon.pl
Madecon sp. z o.o.
Zagajnikowa 26
95-040 Koluszki
Godziny otwarcia
Poniedziałek - Piątek
08:00 - 16:00
O sile możliwej do uzyskania przez siłownik hydrauliczny decydują jego parametry geometryczne, sposób mocowania w konstrukcji oraz ciśnienie pracy. Ciśnienie pracy jako efekt obciążenia siłownika jest ograniczone wytrzymałością najsłabszego elementu układu hydraulicznego, w którym siłownik jest zainstalowany. Do tego służą z odpowiednimi nastawami zawory ciśnieniowe. Są jednak sytuacje, w których jeśli nawet ciśnienie maksymalne nie zostanie przekroczone, to siłownik może ulec awarii na skutek utraty stateczności. Dotyczy to siłowników smukłych tj. takich w których stosunek skoku do średnicy tłoczyska jet większy niż 15. W takim przypadku należy sprawdzić stateczność siłownika tj. sprawdzić czy nie ulegnie wyboczeniu. Na rysunku obok przedstawiono przykładowe przebiegi dopuszczalnej siły pchającej w zależności od skoku dla siłownika z obustronnym mocowaniem przegubowym, średnicy tłoka 63 mm i trzech różnych średnic tłoczyska 32, 36 i 40 mm. Jak widać na rysunku, od pewnego skoku, przy danej średnicy tłoczyska, o nośności siłownika decyduje jego smukłość, a nie ciśnienie, które może znieść cylinder.
